直接購買: https://www.ruten.com.tw/item/show?22123966695865

-頻寬: 200MHz

-類比通道: 2

-最大取樣率:

2GS/s —– 一半通道

1GS/s —– 全部通道

-記錄長度: 500萬點

垂直系統-類比通道

硬體頻寬限制

20MHz

輸入耦合

直流、交流

輸入阻抗

1 MΩ ±1%、 13 pF ±1.5 pF

輸入靈敏範圍

1 mV/格 至 10 V/格

垂直解析度

8位元

最大輸入電壓，1 MΩ

300 VRMS、安裝類型 II；峰值 ≤ ±450 V

擷取模式

取樣

擷取取樣值

峰值偵測

在所有掃描速度下擷取最窄 3.5ns 的突波。

平均

平均為 2 至 512 個波形。

高解析度

將某個擷取間隔的多個取樣平均為一個波形點。

捲動

以小於或等於 40 ms/格的掃描速度將波形從畫面右側往左側捲動

數學運算模式

所有裝置：

Ch 1 – Ch 2

Ch 2 – Ch 1

Ch 1 + Ch 2

Ch 1 X Ch 2

FFT

4 個通道裝置：

Ch 3 – Ch 4

Ch 3 + Ch 4

Ch 4 – Ch 3

Ch 3 X Ch 4

直流平衡

± (1 mV +0.1 格)

直流增益精確度

± 2% 10 V/格到 5 mV/格

± 3% 典型 1 mV/格

垂直偏移範圍

伏特/格設定	1 MΩ，輸入
1 mV/格至 50 mV/格	±1 V
51 mV/格至 505 mV/格	± 10 V
510 mV/格 至 10 V/格	± 100 V

類比頻寬，直流耦合

– 200 MHz 機型:

直流至 >200 MHz

– 100 MHz 機型:

直流至 >100 MHz

– 70 MHz 機型:

直流至 ≥70 MHz

共模拒斥比 (CMRR)，典型

60 Hz 的 100:1，縮減為使用 50 MHz 正弦波的 10:1，每個通道具有相同的「伏特/格」與耦合設定。

通道對通道隔離

TBS2202B: ≤200 MHz 時 ≥100:1

水平系統 – 類比通道

以最高取樣率擷取時的最大持續時間 (所有通道)

5 ms

時基範圍

1 ns/格至 100 秒/格

秒/分格範圍

1-2-4 序列中的 1 ns/格至 100 秒/格

水平縮放

水平展開或壓縮顯示中的或已停止的波形

時基延遲時間範圍

-15 分格至 5000 s

偏移校正範圍

± 100 ns

時基精確度

在任何 ≥1 ms 的間隔中為 ±25 ppm

觸發系統

觸發模式

自動、正常與單次

觸發延滯範圍

20 ns 至 8 s

觸發類型

邊緣

觸發任何通道上的正斜率或負斜率。耦合包括直流、高頻排斥、低頻排斥和雜訊排斥。

脈波寬度

在正或負脈波寬度大於、小於、等於或不等於特定時段時進行觸發。

矮波

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。

觸發耦合類比通道

直流、雜訊排斥、高頻率排斥、低頻率排斥

靈敏度、邊緣–類型觸發、直流耦合

觸發源	靈敏度
類比輸入	0.4 格，從直流至 50 MHz
	0.6 格 >50 MHz 至 100 MHz
	0.8 格 >100 MHz 至 200 MHz

觸發位準範圍

輸入通道: 距螢幕中央 ± 4.90 格

資料儲存

非揮發性記憶體保留時間，典型

前面板設定、儲存的波形、設定和校準常數沒有時間限制。

即時時鐘

可程式設計的時鐘，以年、月、日、小時、分鐘和秒提供時間。

波形量測

游標

時間、振幅和螢幕

自動量測

螢幕一次最多可顯示 32 種自動量測當中的六種。量測包括：週期、頻率、上升時間、下降時間、正工作週期、負工作週期、正脈波寬度、負脈波寬度、脈衝寬度、相位、正過衝、負過衝、峰對峰、振幅、高、低、最大、最小、平均、週期平均值、RMS、週期 RMS、正脈波計數、負脈波計數、上升邊緣計數、下降邊緣計數、區域、週期區域、延遲 FR、延遲 FF、延遲 RF 和延遲 RR。

閘控

利用波形游標之間的螢幕或完整記錄長度，將擷取當中發生的特定事件隔離進行量測。

波形數學

代數

對波形進行加法、減法、乘法運算

FFT

頻譜振幅。設定 FFT 垂直刻度至線性均方值或 dBV 均方值；設定 FFT 視窗至矩形視窗、Hamming 視窗、Hanning 視窗或 Blackman-Harris 視窗。

遠端控制軟體

網頁

內建網頁可讓您遠端控制水平和垂直刻度、觸發設定以及量測。允許波形和影像儲存至 USB 隨身碟。

顯示器系統

顯示類型

9 吋 (228 公釐) 寬螢幕 TFT 彩色液晶顯示器。

顯示器解析度

800 水平 x 480 垂直顯示像素 (WVGA)

波形樣式

向量、可變持續累積和無限持續累積。

方格圖

格線，無。

格式

YT 和 XY

輸入/輸出埠

USB 2.0 主機埠

支援 USB 大量儲存裝置、Wi-Fi 硬體鎖、前後面板各有一個連接埠。

USB 2.0 裝置連接埠

USB 2.0 高速裝置埠

– 裝置連接埠

後面板接頭能夠透過 USBTMC 或 GPIB 並搭配 TEK-USB-488 進行示波器通訊/控制。

– 相容的 USB-WiFi 硬體鎖

NETGEAR WNA1000M、WNA3100M、D-LINK DWA-131、TP-LINK TL-WN823N

– LAN 埠 (乙太網路)

RJ-45 接頭，支援 10/100BASE-T。

探棒補償器

振幅

5 伏特

頻率

1 KHz

Kensington 防盜鎖

背板安全插槽連接至標準 Kensington 防盜鎖

電源

電源電壓

100 至 240 伏特_交流 RMS ±10%

電壓頻率

47 Hz 至 63 Hz (100 至 240 伏特)

360 Hz 至 440 Hz (100 至 132 伏特)

功率消耗

最高 80 W

外觀特性

尺寸

– TBS2xx2B:

高度：174.9公釐 (6.89 吋)

寬度：372.8公釐 (14.66 吋)

深度: 103.3公釐 (4.07 英吋)

重量

2.62 公斤 (5.8 磅)，僅儀器的重量。

5.1 公斤 (11.2 磅)，國內出貨時連同包裝的重量。

冷卻空間

儀器左側及後方須預留 50 公釐 (2 英吋) 的冷卻空間。

EMC、環境和安全

溫度

操作中

0 ºC 到 +50 ºC (+32 ºF 至 122 ºF)

非操作中

–40 ºC 到 +71 ºC (-40 ºF 至 160 ºF)

濕度

操作中

5% 至 95% 相對濕度 (% RH)，最高 +30 °C，

5% 至 60% RH+30 °C 以上，最高 +50 °C，非凝結。

非操作中

5% 至 95% RH (相對濕度)，最高 +30° C

5% 至 60% RH +30° C 以上，最高 +60° C，非凝結

濕度

操作中

在低於 +30°C 時為 5% 至 95% 的相對濕度 (% RH)

5% 至 60% RH，溫度為 +30 °C 以上，最高達 +50 ℃，無冷凝。

非操作中

在低於 +30°C 時為 5% 至 95% RH (相對濕度)

5% 至 60% RH，溫度為 +30 °C 以上，最高達 +60 °C，無冷凝。

海拔高度

操作中

最高 3,000 公尺 (9,842 英尺)

非操作中

最高 12,000 公尺 (39,370 英尺)。

高度受到限制，更高的高度可能會對 LCD 造成損壞。此類損壞與操作無關。

法規

電磁相容性

歐盟理事會指令 2014/30/EU

安全性

UL61010-1、UL61010-2-030、CAN/CSA-C22.2 No. 61010.1、CAN/CSA-C22.2 No. 61010-2:030；符合產品安全的低電壓指令 2014/35/EU

直接購買: https://www.ruten.com.tw/item/show?22123966453733

-頻寬: 100MHz

-類比通道: 4

-最大取樣率:

2GS/s —– 一半通道

1GS/s —– 全部通道

-記錄長度: 500萬點

垂直系統-類比通道

硬體頻寬限制

20MHz

輸入耦合

直流、交流

輸入阻抗

1 MΩ ±1%、 13 pF ±1.5 pF

輸入靈敏範圍

1 mV/格 至 10 V/格

垂直解析度

8位元

最大輸入電壓，1 MΩ

300 VRMS、安裝類型 II；峰值 ≤ ±450 V

擷取模式

取樣

擷取取樣值

峰值偵測

在所有掃描速度下擷取最窄 3.5ns 的突波。

平均

平均為 2 至 512 個波形。

高解析度

將某個擷取間隔的多個取樣平均為一個波形點。

捲動

以小於或等於 40 ms/格的掃描速度將波形從畫面右側往左側捲動

數學運算模式

所有裝置：

Ch 1 – Ch 2

Ch 2 – Ch 1

Ch 1 + Ch 2

Ch 1 X Ch 2

FFT

4 個通道裝置：

Ch 3 – Ch 4

Ch 3 + Ch 4

Ch 4 – Ch 3

Ch 3 X Ch 4

直流平衡

± (1 mV +0.1 格)

直流增益精確度

± 2% 10 V/格到 5 mV/格

± 3% 典型 1 mV/格

垂直偏移範圍

伏特/格設定	1 MΩ，輸入
1 mV/格至 50 mV/格	±1 V
51 mV/格至 505 mV/格	± 10 V
510 mV/格 至 10 V/格	± 100 V

類比頻寬，直流耦合

– 200 MHz 機型:

直流至 >200 MHz

– 100 MHz 機型:

直流至 >100 MHz

– 70 MHz 機型:

直流至 ≥70 MHz

共模拒斥比 (CMRR)，典型

60 Hz 的 100:1，縮減為使用 50 MHz 正弦波的 10:1，每個通道具有相同的「伏特/格」與耦合設定。

通道對通道隔離

TBS2104B: ≤100 MHz 時 ≥100:1

水平系統 – 類比通道

以最高取樣率擷取時的最大持續時間 (所有通道)

5 ms

時基範圍

1 ns/格至 100 秒/格

秒/分格範圍

1-2-4 序列中的 1 ns/格至 100 秒/格

水平縮放

水平展開或壓縮顯示中的或已停止的波形

時基延遲時間範圍

-15 分格至 5000 s

偏移校正範圍

± 100 ns

時基精確度

在任何 ≥1 ms 的間隔中為 ±25 ppm

觸發系統

觸發模式

自動、正常與單次

觸發延滯範圍

20 ns 至 8 s

觸發類型

邊緣

觸發任何通道上的正斜率或負斜率。耦合包括直流、高頻排斥、低頻排斥和雜訊排斥。

脈波寬度

在正或負脈波寬度大於、小於、等於或不等於特定時段時進行觸發。

矮波

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。

觸發耦合類比通道

直流、雜訊排斥、高頻率排斥、低頻率排斥

靈敏度、邊緣–類型觸發、直流耦合

觸發源	靈敏度
類比輸入	0.4 格，從直流至 50 MHz
	0.6 格 >50 MHz 至 100 MHz
	0.8 格 >100 MHz 至 200 MHz

觸發位準範圍

輸入通道: 距螢幕中央 ± 4.90 格

資料儲存

非揮發性記憶體保留時間，典型

前面板設定、儲存的波形、設定和校準常數沒有時間限制。

即時時鐘

可程式設計的時鐘，以年、月、日、小時、分鐘和秒提供時間。

波形量測

游標

時間、振幅和螢幕

自動量測

螢幕一次最多可顯示 32 種自動量測當中的六種。量測包括：週期、頻率、上升時間、下降時間、正工作週期、負工作週期、正脈波寬度、負脈波寬度、脈衝寬度、相位、正過衝、負過衝、峰對峰、振幅、高、低、最大、最小、平均、週期平均值、RMS、週期 RMS、正脈波計數、負脈波計數、上升邊緣計數、下降邊緣計數、區域、週期區域、延遲 FR、延遲 FF、延遲 RF 和延遲 RR。

閘控

利用波形游標之間的螢幕或完整記錄長度，將擷取當中發生的特定事件隔離進行量測。

波形數學

代數

對波形進行加法、減法、乘法運算

FFT

頻譜振幅。設定 FFT 垂直刻度至線性均方值或 dBV 均方值；設定 FFT 視窗至矩形視窗、Hamming 視窗、Hanning 視窗或 Blackman-Harris 視窗。

遠端控制軟體

網頁

內建網頁可讓您遠端控制水平和垂直刻度、觸發設定以及量測。允許波形和影像儲存至 USB 隨身碟。

顯示器系統

顯示類型

9 吋 (228 公釐) 寬螢幕 TFT 彩色液晶顯示器。

顯示器解析度

800 水平 x 480 垂直顯示像素 (WVGA)

波形樣式

向量、可變持續累積和無限持續累積。

方格圖

格線，無。

格式

YT 和 XY

輸入/輸出埠

USB 2.0 主機埠

支援 USB 大量儲存裝置、Wi-Fi 硬體鎖、前後面板各有一個連接埠。

USB 2.0 裝置連接埠

USB 2.0 高速裝置埠

– 裝置連接埠

後面板接頭能夠透過 USBTMC 或 GPIB 並搭配 TEK-USB-488 進行示波器通訊/控制。

– 相容的 USB-WiFi 硬體鎖

NETGEAR WNA1000M、WNA3100M、D-LINK DWA-131、TP-LINK TL-WN823N

– LAN 埠 (乙太網路)

RJ-45 接頭，支援 10/100BASE-T。

探棒補償器

振幅

5 伏特

頻率

1 KHz

Kensington 防盜鎖

背板安全插槽連接至標準 Kensington 防盜鎖

電源

電源電壓

100 至 240 伏特_交流 RMS ±10%

電壓頻率

47 Hz 至 63 Hz (100 至 240 伏特)

360 Hz 至 440 Hz (100 至 132 伏特)

功率消耗

最高 80 W

外觀特性

尺寸

– TBS2xx2B:

高度：201.5公釐 (7.93 吋)

寬度：412.8公釐 (16.25 吋)

深度: 128.1公釐 (5.04 英吋)

重量

41.7 公斤 (9.2 磅)，僅儀器的重量。

7 公斤 (15.4 磅)，國內出貨時連同包裝的重量。

冷卻空間

儀器左側及後方須預留 50 公釐 (2 英吋) 的冷卻空間。

EMC、環境和安全

溫度

操作中

0 ºC 到 +50 ºC (+32 ºF 至 122 ºF)

非操作中

–40 ºC 到 +71 ºC (-40 ºF 至 160 ºF)

濕度

操作中

5% 至 95% 相對濕度 (% RH)，最高 +30 °C，

5% 至 60% RH+30 °C 以上，最高 +50 °C，非凝結。

非操作中

5% 至 95% RH (相對濕度)，最高 +30° C

5% 至 60% RH +30° C 以上，最高 +60° C，非凝結

濕度

操作中

在低於 +30°C 時為 5% 至 95% 的相對濕度 (% RH)

5% 至 60% RH，溫度為 +30 °C 以上，最高達 +50 ℃，無冷凝。

非操作中

在低於 +30°C 時為 5% 至 95% RH (相對濕度)

5% 至 60% RH，溫度為 +30 °C 以上，最高達 +60 °C，無冷凝。

海拔高度

操作中

最高 3,000 公尺 (9,842 英尺)

非操作中

最高 12,000 公尺 (39,370 英尺)。

高度受到限制，更高的高度可能會對 LCD 造成損壞。此類損壞與操作無關。

法規

電磁相容性

歐盟理事會指令 2014/30/EU

安全性

UL61010-1、UL61010-2-030、CAN/CSA-C22.2 No. 61010.1、CAN/CSA-C22.2 No. 61010-2:030；符合產品安全的低電壓指令 2014/35/EU

直接購買: https://www.ruten.com.tw/item/show?22123958784595

-頻寬: 100MHz

-類比通道: 2

-最大取樣率:

2GS/s —– 一半通道

1GS/s —– 全部通道

-記錄長度: 500萬點

垂直系統-類比通道

硬體頻寬限制

20MHz

輸入耦合

直流、交流

輸入阻抗

1 MΩ ±1%、 13 pF ±1.5 pF

輸入靈敏範圍

1 mV/格 至 10 V/格

垂直解析度

8位元

最大輸入電壓，1 MΩ

300 VRMS、安裝類型 II；峰值 ≤ ±450 V

擷取模式

取樣

擷取取樣值

峰值偵測

在所有掃描速度下擷取最窄 3.5ns 的突波。

平均

平均為 2 至 512 個波形。

高解析度

將某個擷取間隔的多個取樣平均為一個波形點。

捲動

以小於或等於 40 ms/格的掃描速度將波形從畫面右側往左側捲動

數學運算模式

所有裝置：

Ch 1 – Ch 2

Ch 2 – Ch 1

Ch 1 + Ch 2

Ch 1 X Ch 2

FFT

4 個通道裝置：

Ch 3 – Ch 4

Ch 3 + Ch 4

Ch 4 – Ch 3

Ch 3 X Ch 4

直流平衡

± (1 mV +0.1 格)

直流增益精確度

± 2% 10 V/格到 5 mV/格

± 3% 典型 1 mV/格

垂直偏移範圍

伏特/格設定	1 MΩ，輸入
1 mV/格至 50 mV/格	±1 V
51 mV/格至 505 mV/格	± 10 V
510 mV/格 至 10 V/格	± 100 V

類比頻寬，直流耦合

– 200 MHz 機型:

直流至 >200 MHz

– 100 MHz 機型:

直流至 >100 MHz

– 70 MHz 機型:

直流至 ≥70 MHz

共模拒斥比 (CMRR)，典型

60 Hz 的 100:1，縮減為使用 50 MHz 正弦波的 10:1，每個通道具有相同的「伏特/格」與耦合設定。

通道對通道隔離

TBS2102B: ≤100 MHz 時 ≥100:1

水平系統 – 類比通道

以最高取樣率擷取時的最大持續時間 (所有通道)

5 ms

時基範圍

1 ns/格至 100 秒/格

秒/分格範圍

1-2-4 序列中的 1 ns/格至 100 秒/格

水平縮放

水平展開或壓縮顯示中的或已停止的波形

時基延遲時間範圍

-15 分格至 5000 s

偏移校正範圍

± 100 ns

時基精確度

在任何 ≥1 ms 的間隔中為 ±25 ppm

觸發系統

觸發模式

自動、正常與單次

觸發延滯範圍

20 ns 至 8 s

觸發類型

邊緣

觸發任何通道上的正斜率或負斜率。耦合包括直流、高頻排斥、低頻排斥和雜訊排斥。

脈波寬度

在正或負脈波寬度大於、小於、等於或不等於特定時段時進行觸發。

矮波

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。

觸發耦合類比通道

直流、雜訊排斥、高頻率排斥、低頻率排斥

靈敏度、邊緣–類型觸發、直流耦合

觸發源	靈敏度
類比輸入	0.4 格，從直流至 50 MHz
	0.6 格 >50 MHz 至 100 MHz
	0.8 格 >100 MHz 至 200 MHz

觸發位準範圍

輸入通道: 距螢幕中央 ± 4.90 格

資料儲存

非揮發性記憶體保留時間，典型

前面板設定、儲存的波形、設定和校準常數沒有時間限制。

即時時鐘

可程式設計的時鐘，以年、月、日、小時、分鐘和秒提供時間。

波形量測

游標

時間、振幅和螢幕

自動量測

螢幕一次最多可顯示 32 種自動量測當中的六種。量測包括：週期、頻率、上升時間、下降時間、正工作週期、負工作週期、正脈波寬度、負脈波寬度、脈衝寬度、相位、正過衝、負過衝、峰對峰、振幅、高、低、最大、最小、平均、週期平均值、RMS、週期 RMS、正脈波計數、負脈波計數、上升邊緣計數、下降邊緣計數、區域、週期區域、延遲 FR、延遲 FF、延遲 RF 和延遲 RR。

閘控

利用波形游標之間的螢幕或完整記錄長度，將擷取當中發生的特定事件隔離進行量測。

波形數學

代數

對波形進行加法、減法、乘法運算

FFT

頻譜振幅。設定 FFT 垂直刻度至線性均方值或 dBV 均方值；設定 FFT 視窗至矩形視窗、Hamming 視窗、Hanning 視窗或 Blackman-Harris 視窗。

遠端控制軟體

網頁

內建網頁可讓您遠端控制水平和垂直刻度、觸發設定以及量測。允許波形和影像儲存至 USB 隨身碟。

顯示器系統

顯示類型

9 吋 (228 公釐) 寬螢幕 TFT 彩色液晶顯示器。

顯示器解析度

800 水平 x 480 垂直顯示像素 (WVGA)

波形樣式

向量、可變持續累積和無限持續累積。

方格圖

格線，無。

格式

YT 和 XY

輸入/輸出埠

USB 2.0 主機埠

支援 USB 大量儲存裝置、Wi-Fi 硬體鎖、前後面板各有一個連接埠。

USB 2.0 裝置連接埠

USB 2.0 高速裝置埠

– 裝置連接埠

後面板接頭能夠透過 USBTMC 或 GPIB 並搭配 TEK-USB-488 進行示波器通訊/控制。

– 相容的 USB-WiFi 硬體鎖

NETGEAR WNA1000M、WNA3100M、D-LINK DWA-131、TP-LINK TL-WN823N

– LAN 埠 (乙太網路)

RJ-45 接頭，支援 10/100BASE-T。

探棒補償器

振幅

5 伏特

頻率

1 KHz

Kensington 防盜鎖

背板安全插槽連接至標準 Kensington 防盜鎖

電源

電源電壓

100 至 240 伏特_交流 RMS ±10%

電壓頻率

47 Hz 至 63 Hz (100 至 240 伏特)

360 Hz 至 440 Hz (100 至 132 伏特)

功率消耗

最高 80 W

外觀特性

尺寸

– TBS2xx2B:

高度：174.9公釐 (6.89 吋)

寬度：372.8公釐 (14.66 吋)

深度: 103.3公釐 (4.07 英吋)

重量

2.62 公斤 (5.8 磅)，僅儀器的重量。

5.1 公斤 (11.2 磅)，國內出貨時連同包裝的重量。

冷卻空間

儀器左側及後方須預留 50 公釐 (2 英吋) 的冷卻空間。

EMC、環境和安全

溫度

操作中

0 ºC 到 +50 ºC (+32 ºF 至 122 ºF)

非操作中

–40 ºC 到 +71 ºC (-40 ºF 至 160 ºF)

濕度

操作中

5% 至 95% 相對濕度 (% RH)，最高 +30 °C，

5% 至 60% RH+30 °C 以上，最高 +50 °C，非凝結。

非操作中

5% 至 95% RH (相對濕度)，最高 +30° C

5% 至 60% RH +30° C 以上，最高 +60° C，非凝結

濕度

操作中

在低於 +30°C 時為 5% 至 95% 的相對濕度 (% RH)

5% 至 60% RH，溫度為 +30 °C 以上，最高達 +50 ℃，無冷凝。

非操作中

在低於 +30°C 時為 5% 至 95% RH (相對濕度)

5% 至 60% RH，溫度為 +30 °C 以上，最高達 +60 °C，無冷凝。

海拔高度

操作中

最高 3,000 公尺 (9,842 英尺)

非操作中

最高 12,000 公尺 (39,370 英尺)。

高度受到限制，更高的高度可能會對 LCD 造成損壞。此類損壞與操作無關。

法規

電磁相容性

歐盟理事會指令 2014/30/EU

安全性

UL61010-1、UL61010-2-030、CAN/CSA-C22.2 No. 61010.1、CAN/CSA-C22.2 No. 61010-2:030；符合產品安全的低電壓指令 2014/35/EU

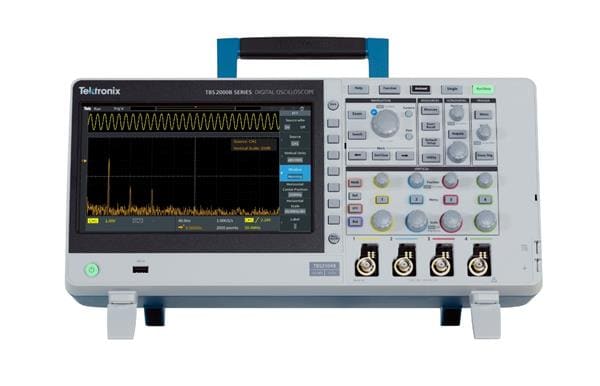

直接購買: https://www.ruten.com.tw/item/show?22053499147523

-頻寬: 70MHz

-類比通道: 4

-最大取樣率:

2GS/s —– 一半通道

1GS/s —– 全部通道

-記錄長度: 500萬點

垂直系統-類比通道

硬體頻寬限制

20MHz

輸入耦合

直流、交流

輸入阻抗

1 MΩ ±1%、 13 pF ±1.5 pF

輸入靈敏範圍

1 mV/格 至 10 V/格

垂直解析度

8位元

最大輸入電壓，1 MΩ

300 VRMS、安裝類型 II；峰值 ≤ ±450 V

擷取模式

取樣

擷取取樣值

峰值偵測

在所有掃描速度下擷取最窄 3.5ns 的突波。

平均

平均為 2 至 512 個波形。

高解析度

將某個擷取間隔的多個取樣平均為一個波形點。

捲動

以小於或等於 40 ms/格的掃描速度將波形從畫面右側往左側捲動

數學運算模式

所有裝置：

Ch 1 – Ch 2

Ch 2 – Ch 1

Ch 1 + Ch 2

Ch 1 X Ch 2

FFT

4 個通道裝置：

Ch 3 – Ch 4

Ch 3 + Ch 4

Ch 4 – Ch 3

Ch 3 X Ch 4

直流平衡

± (1 mV +0.1 格)

直流增益精確度

± 2% 10 V/格到 5 mV/格

± 3% 典型 1 mV/格

垂直偏移範圍

伏特/格設定	1 MΩ，輸入
1 mV/格至 50 mV/格	±1 V
51 mV/格至 505 mV/格	± 10 V
510 mV/格 至 10 V/格	± 100 V

類比頻寬，直流耦合

– 200 MHz 機型:

直流至 >200 MHz

– 100 MHz 機型:

直流至 >100 MHz

– 70 MHz 機型:

直流至 ≥70 MHz

共模拒斥比 (CMRR)，典型

60 Hz 的 100:1，縮減為使用 50 MHz 正弦波的 10:1，每個通道具有相同的「伏特/格」與耦合設定。

通道對通道隔離

TBS2074B: ≤70 MHz 時 ≥100:1

水平系統 – 類比通道

以最高取樣率擷取時的最大持續時間 (所有通道)

5 ms

時基範圍

1 ns/格至 100 秒/格

秒/分格範圍

1-2-4 序列中的 1 ns/格至 100 秒/格

水平縮放

水平展開或壓縮顯示中的或已停止的波形

時基延遲時間範圍

-15 分格至 5000 s

偏移校正範圍

± 100 ns

時基精確度

在任何 ≥1 ms 的間隔中為 ±25 ppm

觸發系統

觸發模式

自動、正常與單次

觸發延滯範圍

20 ns 至 8 s

觸發類型

邊緣

觸發任何通道上的正斜率或負斜率。耦合包括直流、高頻排斥、低頻排斥和雜訊排斥。

脈波寬度

在正或負脈波寬度大於、小於、等於或不等於特定時段時進行觸發。

矮波

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。

觸發耦合類比通道

直流、雜訊排斥、高頻率排斥、低頻率排斥

靈敏度、邊緣–類型觸發、直流耦合

觸發源	靈敏度
類比輸入	0.4 格，從直流至 50 MHz
	0.6 格 >50 MHz 至 100 MHz
	0.8 格 >100 MHz 至 200 MHz

觸發位準範圍

輸入通道: 距螢幕中央 ± 4.90 格

資料儲存

非揮發性記憶體保留時間，典型

前面板設定、儲存的波形、設定和校準常數沒有時間限制。

即時時鐘

可程式設計的時鐘，以年、月、日、小時、分鐘和秒提供時間。

波形量測

游標

時間、振幅和螢幕

自動量測

螢幕一次最多可顯示 32 種自動量測當中的六種。量測包括：週期、頻率、上升時間、下降時間、正工作週期、負工作週期、正脈波寬度、負脈波寬度、脈衝寬度、相位、正過衝、負過衝、峰對峰、振幅、高、低、最大、最小、平均、週期平均值、RMS、週期 RMS、正脈波計數、負脈波計數、上升邊緣計數、下降邊緣計數、區域、週期區域、延遲 FR、延遲 FF、延遲 RF 和延遲 RR。

閘控

利用波形游標之間的螢幕或完整記錄長度，將擷取當中發生的特定事件隔離進行量測。

波形數學

代數

對波形進行加法、減法、乘法運算

FFT

頻譜振幅。設定 FFT 垂直刻度至線性均方值或 dBV 均方值；設定 FFT 視窗至矩形視窗、Hamming 視窗、Hanning 視窗或 Blackman-Harris 視窗。

遠端控制軟體

網頁

內建網頁可讓您遠端控制水平和垂直刻度、觸發設定以及量測。允許波形和影像儲存至 USB 隨身碟。

顯示器系統

顯示類型

9 吋 (228 公釐) 寬螢幕 TFT 彩色液晶顯示器。

顯示器解析度

800 水平 x 480 垂直顯示像素 (WVGA)

波形樣式

向量、可變持續累積和無限持續累積。

方格圖

格線，無。

格式

YT 和 XY

輸入/輸出埠

USB 2.0 主機埠

支援 USB 大量儲存裝置、Wi-Fi 硬體鎖、前後面板各有一個連接埠。

USB 2.0 裝置連接埠

USB 2.0 高速裝置埠

– 裝置連接埠

後面板接頭能夠透過 USBTMC 或 GPIB 並搭配 TEK-USB-488 進行示波器通訊/控制。

– 相容的 USB-WiFi 硬體鎖

NETGEAR WNA1000M、WNA3100M、D-LINK DWA-131、TP-LINK TL-WN823N

– LAN 埠 (乙太網路)

RJ-45 接頭，支援 10/100BASE-T。

探棒補償器

振幅

5 伏特

頻率

1 KHz

Kensington 防盜鎖

背板安全插槽連接至標準 Kensington 防盜鎖

電源

電源電壓

100 至 240 伏特_交流 RMS ±10%

電壓頻率

47 Hz 至 63 Hz (100 至 240 伏特)

360 Hz 至 440 Hz (100 至 132 伏特)

功率消耗

最高 80 W

外觀特性

尺寸

– TBS2xx4B:

高度：201.5 公釐 (7.93 吋)

寬度：412.8 公釐 (16.25 吋)

深度: 128.1 公釐 (5.04 英吋)

重量

4.17 公斤 (9.2 磅)，僅儀器的重量。

7 公斤 (15.4 磅)，國內出貨時連同包裝的重量。

冷卻空間

儀器左側及後方須預留 50 公釐 (2 英吋) 的冷卻空間。

EMC、環境和安全

溫度

操作中

0 ºC 到 +50 ºC (+32 ºF 至 122 ºF)

非操作中

–40 ºC 到 +71 ºC (-40 ºF 至 160 ºF)

濕度

操作中

5% 至 95% 相對濕度 (% RH)，最高 +30 °C，

5% 至 60% RH+30 °C 以上，最高 +50 °C，非凝結。

非操作中

5% 至 95% RH (相對濕度)，最高 +30° C

5% 至 60% RH +30° C 以上，最高 +60° C，非凝結

濕度

操作中

在低於 +30°C 時為 5% 至 95% 的相對濕度 (% RH)

5% 至 60% RH，溫度為 +30 °C 以上，最高達 +50 ℃，無冷凝。

非操作中

在低於 +30°C 時為 5% 至 95% RH (相對濕度)

5% 至 60% RH，溫度為 +30 °C 以上，最高達 +60 °C，無冷凝。

海拔高度

操作中

最高 3,000 公尺 (9,842 英尺)

非操作中

最高 12,000 公尺 (39,370 英尺)。

高度受到限制，更高的高度可能會對 LCD 造成損壞。此類損壞與操作無關。

法規

電磁相容性

歐盟理事會指令 2014/30/EU

安全性

UL61010-1、UL61010-2-030、CAN/CSA-C22.2 No. 61010.1、CAN/CSA-C22.2 No. 61010-2:030；符合產品安全的低電壓指令 2014/35/EU

直接購買: https://www.ruten.com.tw/item/show?22122855225983

-頻寬: 70MHz

-類比通道: 2

-最大取樣率:

2GS/s —– 一半通道

1GS/s —– 全部通道

-記錄長度: 500萬點

垂直系統-類比通道

硬體頻寬限制

20MHz

輸入耦合

直流、交流

輸入阻抗

1 MΩ ±1%、 13 pF ±1.5 pF

輸入靈敏範圍

1 mV/格 至 10 V/格

垂直解析度

8位元

最大輸入電壓，1 MΩ

300 VRMS、安裝類型 II；峰值 ≤ ±450 V

擷取模式

取樣

擷取取樣值

峰值偵測

在所有掃描速度下擷取最窄 3.5ns 的突波。

平均

平均為 2 至 512 個波形。

高解析度

將某個擷取間隔的多個取樣平均為一個波形點。

捲動

以小於或等於 40 ms/格的掃描速度將波形從畫面右側往左側捲動

數學運算模式

所有裝置：

Ch 1 – Ch 2

Ch 2 – Ch 1

Ch 1 + Ch 2

Ch 1 X Ch 2

FFT

4 個通道裝置：

Ch 3 – Ch 4

Ch 3 + Ch 4

Ch 4 – Ch 3

Ch 3 X Ch 4

直流平衡

± (1 mV +0.1 格)

直流增益精確度

± 2% 10 V/格到 5 mV/格

± 3% 典型 1 mV/格

垂直偏移範圍

伏特/格設定	1 MΩ，輸入
1 mV/格至 50 mV/格	±1 V
51 mV/格至 505 mV/格	± 10 V
510 mV/格 至 10 V/格	± 100 V

類比頻寬，直流耦合

– 200 MHz 機型:

直流至 >200 MHz

– 100 MHz 機型:

直流至 >100 MHz

– 70 MHz 機型:

直流至 ≥70 MHz

共模拒斥比 (CMRR)，典型

60 Hz 的 100:1，縮減為使用 50 MHz 正弦波的 10:1，每個通道具有相同的「伏特/格」與耦合設定。

通道對通道隔離

TBS2072B: ≤70 MHz 時 ≥100:1

水平系統 – 類比通道

以最高取樣率擷取時的最大持續時間 (所有通道)

5 ms

時基範圍

1 ns/格至 100 秒/格

秒/分格範圍

1-2-4 序列中的 1 ns/格至 100 秒/格

水平縮放

水平展開或壓縮顯示中的或已停止的波形

時基延遲時間範圍

-15 分格至 5000 s

偏移校正範圍

± 100 ns

時基精確度

在任何 ≥1 ms 的間隔中為 ±25 ppm

觸發系統

觸發模式

自動、正常與單次

觸發延滯範圍

20 ns 至 8 s

觸發類型

邊緣

觸發任何通道上的正斜率或負斜率。耦合包括直流、高頻排斥、低頻排斥和雜訊排斥。

脈波寬度

在正或負脈波寬度大於、小於、等於或不等於特定時段時進行觸發。

矮波

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。

觸發耦合類比通道

直流、雜訊排斥、高頻率排斥、低頻率排斥

靈敏度、邊緣–類型觸發、直流耦合

觸發源	靈敏度
類比輸入	0.4 格，從直流至 50 MHz
	0.6 格 >50 MHz 至 100 MHz
	0.8 格 >100 MHz 至 200 MHz

觸發位準範圍

輸入通道: 距螢幕中央 ± 4.90 格

資料儲存

非揮發性記憶體保留時間，典型

前面板設定、儲存的波形、設定和校準常數沒有時間限制。

即時時鐘

可程式設計的時鐘，以年、月、日、小時、分鐘和秒提供時間。

波形量測

游標

時間、振幅和螢幕

自動量測

螢幕一次最多可顯示 32 種自動量測當中的六種。量測包括：週期、頻率、上升時間、下降時間、正工作週期、負工作週期、正脈波寬度、負脈波寬度、脈衝寬度、相位、正過衝、負過衝、峰對峰、振幅、高、低、最大、最小、平均、週期平均值、RMS、週期 RMS、正脈波計數、負脈波計數、上升邊緣計數、下降邊緣計數、區域、週期區域、延遲 FR、延遲 FF、延遲 RF 和延遲 RR。

閘控

利用波形游標之間的螢幕或完整記錄長度，將擷取當中發生的特定事件隔離進行量測。

波形數學

代數

對波形進行加法、減法、乘法運算

FFT

頻譜振幅。設定 FFT 垂直刻度至線性均方值或 dBV 均方值；設定 FFT 視窗至矩形視窗、Hamming 視窗、Hanning 視窗或 Blackman-Harris 視窗。

遠端控制軟體

網頁

內建網頁可讓您遠端控制水平和垂直刻度、觸發設定以及量測。允許波形和影像儲存至 USB 隨身碟。

顯示器系統

顯示類型

9 吋 (228 公釐) 寬螢幕 TFT 彩色液晶顯示器。

顯示器解析度

800 水平 x 480 垂直顯示像素 (WVGA)

波形樣式

向量、可變持續累積和無限持續累積。

方格圖

格線，無。

格式

YT 和 XY

輸入/輸出埠

USB 2.0 主機埠

支援 USB 大量儲存裝置、Wi-Fi 硬體鎖、前後面板各有一個連接埠。

USB 2.0 裝置連接埠

USB 2.0 高速裝置埠

– 裝置連接埠

後面板接頭能夠透過 USBTMC 或 GPIB 並搭配 TEK-USB-488 進行示波器通訊/控制。

– 相容的 USB-WiFi 硬體鎖

NETGEAR WNA1000M、WNA3100M、D-LINK DWA-131、TP-LINK TL-WN823N

– LAN 埠 (乙太網路)

RJ-45 接頭，支援 10/100BASE-T。

探棒補償器

振幅

5 伏特

頻率

1 KHz

Kensington 防盜鎖

背板安全插槽連接至標準 Kensington 防盜鎖

電源

電源電壓

100 至 240 伏特_交流 RMS ±10%

電壓頻率

47 Hz 至 63 Hz (100 至 240 伏特)

360 Hz 至 440 Hz (100 至 132 伏特)

功率消耗

最高 80 W

外觀特性

尺寸

– TBS2xx2B:

高度：174.9 公釐 (6.89 吋)

寬度：372.4 公釐 (14.66 吋)

深度: 103.3 公釐 (4.07 英吋)

重量

– TBS2xx2B:

2.62 公斤 (5.8 磅)，僅儀器的重量。

5.1 公斤 (11.2 磅)，國內出貨時連同包裝的重量。

溫度

操作中

0 ºC 到 +50 ºC (+32 ºF 至 122 ºF)

非操作中

–40 ºC 到 +71 ºC (-40 ºF 至 160 ºF)

濕度

操作中

5% 至 95% 相對濕度 (% RH)，最高 +30 °C，

5% 至 60% RH+30 °C 以上，最高 +50 °C，非凝結。

非操作中

5% 至 95% RH (相對濕度)，最高 +30° C

5% 至 60% RH +30° C 以上，最高 +60° C，非凝結

濕度

操作中

在低於 +30°C 時為 5% 至 95% 的相對濕度 (% RH)

5% 至 60% RH，溫度為 +30 °C 以上，最高達 +50 ℃，無冷凝。

非操作中

在低於 +30°C 時為 5% 至 95% RH (相對濕度)

5% 至 60% RH，溫度為 +30 °C 以上，最高達 +60 °C，無冷凝。

海拔高度

操作中

最高 3,000 公尺 (9,842 英尺)

非操作中

最高 12,000 公尺 (39,370 英尺)。

高度受到限制，更高的高度可能會對 LCD 造成損壞。此類損壞與操作無關。

法規

電磁相容性

歐盟理事會指令 2014/30/EU

安全性

UL61010-1、UL61010-2-030、CAN/CSA-C22.2 No. 61010.1、CAN/CSA-C22.2 No. 61010-2:030；符合產品安全的低電壓指令 2014/35/EU





直接購買: https://www.ruten.com.tw/item/show?22122853172409

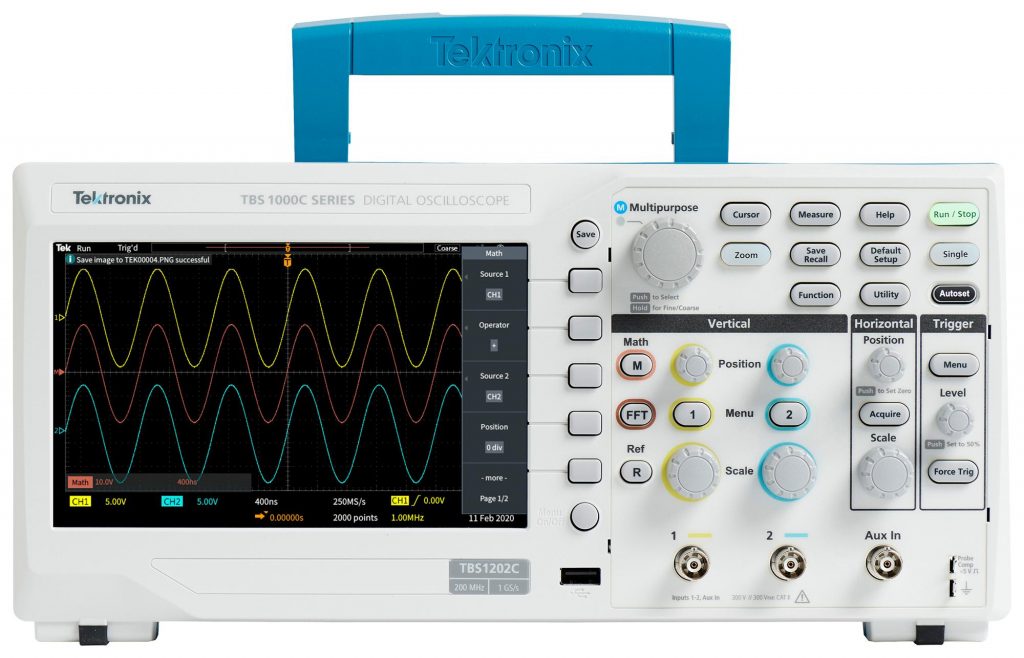

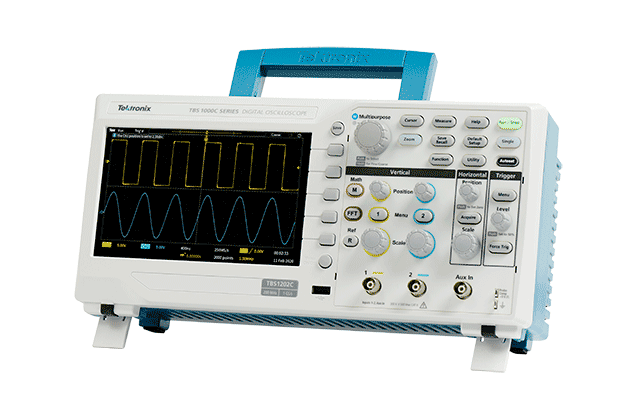

-頻寬: 200MHz

-通道: 2

-取樣率: 1GS/s

-記錄長度: 20K點

垂直系統-類比通道

垂直解析度

8位元

輸入靈敏範圍

1 mV/格到最大 10 V/格，依 1-2-5 順序，探棒衰減設定為 1X

直流增益精確度

±3.0%，步階增益，30 °C 以上時以 0.1%/°C 遞減

最大輸入電壓

300 VRMS、安裝類型 II；4 MHz 以上時每十年以 20 dB 遞減至 200 MHz

偏移範圍

1 mV/格至 50 mV/格：± 1 V

100 mV/格至 500 mV/格：± 10 V

1 V/格至 5 V/格：± 100 V

頻寬限制

20 MHz (典型)

輸入耦合

直流、交流

輸入阻抗

1 MΩ ±2%，相當於 14 pF ±2 pF

垂直縮放

垂直展開或壓縮顯示中的或已停止的波形

擷取模式

取樣

擷取取樣值

峰值偵測

在所有掃描速度下擷取最窄 4 nsec 的突波。

平均

平均為 2 至 256 個波形。

高解析度

將某個擷取間隔的多個取樣平均為一個波形點。

捲動

以小於或等於 40 ms/格的掃描速度將波形從畫面右側往左側捲動

水平系統 – 類比通道

時基準確度

20 ppm

時基範圍

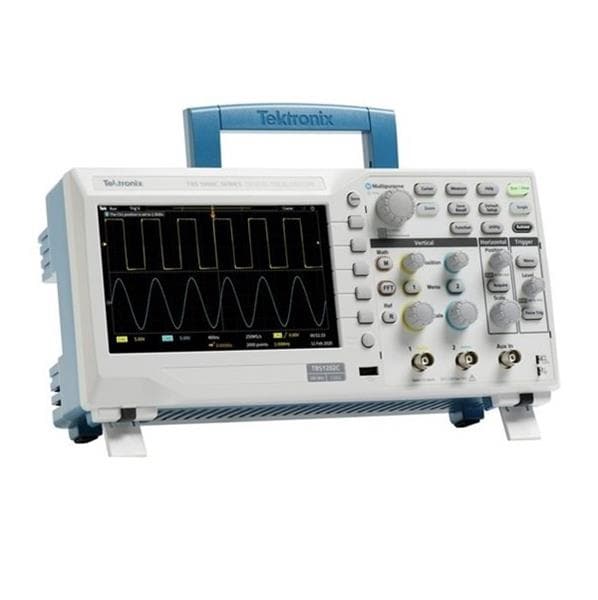

TBS1202C, TBS1052C, TBS1072C, TBS1102C

2 ns/格至 100 秒/格，依 1-2-4 順序

水平縮放

水平展開或壓縮顯示中的或已停止的波形

偏移校正範圍

± 100 nsec

觸發系統

外部觸發輸入

所有機型均具備

觸發模式

自動、一般、單一序列

觸發類型

邊緣

觸發任何通道上的正斜率或負斜率。耦合包括直流、高頻排斥、低頻排斥和雜訊排斥。

脈波寬度

在正或負脈波寬度大於、小於、等於或不等於特定時段時進行觸發。

矮波

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。

觸發源

CH1, CH2, AUX IN, AC Line

觸發耦合

直流、雜訊排斥、高頻率排斥、低頻率排斥

觸發訊號頻率讀數

提供觸發源頻率讀值，最高達儀器頻寬。

波形量測

游標

時間、振幅、螢幕

自動量測

螢幕一次最多可顯示 32 種自動量測當中的六種。量測包括：週期、頻率、上升時間、下降時間、正工作週期、負工作週期、正脈波寬度、負脈波寬度、脈衝寬度、相位、正過衝、負過衝、峰對峰、振幅、高、低、最大、最小、平均、週期平均值、RMS、週期 RMS、正脈波計數、負脈波計數、上升邊緣計數、下降邊緣計數、區域、週期區域、延遲 FR、延遲 FF、延遲 RF 和延遲 RR。

閘控

利用波形游標之間的螢幕或完整記錄長度，將擷取當中發生的特定事件隔離進行量測。

波形數學

代數

對波形進行加法、減法、乘法運算

FFT

頻譜振幅。設定 FFT 垂直刻度至線性均方值或 dBV 均方值；設定 FFT 視窗至矩形視窗、Hamming 視窗、Hanning 視窗或 Blackman-Harris 視窗。

顯示器系統

顯示類型

7 吋 TFT 彩色顯示器

顯示器解析度

800 水平 x 480 垂直顯示像素 (WVGA)

波形樣式

向量、可變持續累積和無限持續累積。

格式

YT 和 XY

輸入/輸出埠

USB 2.0 主機埠

支援 USB 大量儲存裝置

USB 2.0 裝置連接埠

後面板接頭能夠透過 USBTMC 或 GPIB 並搭配 TEK-USB-488 進行示波器通訊/控制

探棒補償器

振福

5 伏特

頻率

1 KHz

Kensington 防盜鎖

後面板安全插槽連接至標準 Kensington 防盜鎖

電源

電源

100 至 240 VAC RMS ±10%

電源頻率

45 Hz 至 65 Hz (100 至 240 伏特)

360 Hz 至 440 Hz (100 至 132 伏特)

功率消耗

最高 30 W

外觀特性

尺寸

參數	公分	英吋
高	154.95	6.1
寬	325.12	12.8
深	106.68	4.2

裝運尺寸

參數	公分	英吋
高	266.7	10.5
寬	476.2	18.75
深	228.6	9.0

重量

參數	公斤	磅
儀器淨重	1.979	4.36
儀器含配件	2.2	4.9

RM2000B 機架安裝

參數	公分	吋
高	177.8	7.0
寬	482.6	19.0
深	108.0	4.25

冷卻空間

儀器左側、右側及後方須預留 50 公釐 (2 英吋) 的冷卻空間。

環境和安全性

溫度

操作中

0 ºC 到 +50 ºC

非操作中

–30 ºC 到 +71 ºC

濕度

操作中

5% 至 90% 相對濕度 (% RH)，最高 +30 °C，

5% 至 60% RH，+30 °C 以上，最高 +50 °C，

非凝結。

非操作中

在高達 +30°C 時為 5% 至 90% RH (相對濕度)

5% 至 60% RH，+30 °C 以上，最高 +60 °C，

非凝結。

海拔高度

操作中

最高 3,000 公尺 (9,842 英尺)

非操作中

最高 12,000 公尺 (39,370 英尺)。

法規

電磁相容性

歐盟理事會指令 2014/30/EU

UL61010-1、UL61010-2-030、CAN/CSA-C22.2 No. 61010.1、CAN/CSA-C22.2 No. 61010-2:030；EN61010-1；EN61010-2-030

安全性

符合低電壓 Directive 2014/35/EU，維護產品安全

直接購買: https://www.ruten.com.tw/item/show?22122853123168

-頻寬: 100MHz

-通道: 2

-取樣率: 1GS/s

-記錄長度: 20K點

垂直系統-類比通道

垂直解析度

8位元

輸入靈敏範圍

1 mV/格到最大 10 V/格，依 1-2-5 順序，探棒衰減設定為 1X

直流增益精確度

±3.0%，步階增益，30 °C 以上時以 0.1%/°C 遞減

最大輸入電壓

300 VRMS、安裝類型 II；4 MHz 以上時每十年以 20 dB 遞減至 200 MHz

偏移範圍

1 mV/格至 50 mV/格：± 1 V

100 mV/格至 500 mV/格：± 10 V

1 V/格至 5 V/格：± 100 V

頻寬限制

20 MHz (典型)

輸入耦合

直流、交流

輸入阻抗

1 MΩ ±2%，相當於 14 pF ±2 pF

垂直縮放

垂直展開或壓縮顯示中的或已停止的波形

擷取模式

取樣

擷取取樣值

峰值偵測

在所有掃描速度下擷取最窄 4 nsec 的突波。

平均

平均為 2 至 256 個波形。

高解析度

將某個擷取間隔的多個取樣平均為一個波形點。

捲動

以小於或等於 40 ms/格的掃描速度將波形從畫面右側往左側捲動

水平系統 – 類比通道

時基準確度

20 ppm

時基範圍

TBS1202C, TBS1052C, TBS1072C, TBS1102C

2 ns/格至 100 秒/格，依 1-2-4 順序

水平縮放

水平展開或壓縮顯示中的或已停止的波形

偏移校正範圍

± 100 nsec

觸發系統

外部觸發輸入

所有機型均具備

觸發模式

自動、一般、單一序列

觸發類型

邊緣

觸發任何通道上的正斜率或負斜率。耦合包括直流、高頻排斥、低頻排斥和雜訊排斥。

脈波寬度

在正或負脈波寬度大於、小於、等於或不等於特定時段時進行觸發。

矮波

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。

觸發源

CH1, CH2, AUX IN, AC Line

觸發耦合

直流、雜訊排斥、高頻率排斥、低頻率排斥

觸發訊號頻率讀數

提供觸發源頻率讀值，最高達儀器頻寬。

波形量測

游標

時間、振幅、螢幕

自動量測

螢幕一次最多可顯示 32 種自動量測當中的六種。量測包括：週期、頻率、上升時間、下降時間、正工作週期、負工作週期、正脈波寬度、負脈波寬度、脈衝寬度、相位、正過衝、負過衝、峰對峰、振幅、高、低、最大、最小、平均、週期平均值、RMS、週期 RMS、正脈波計數、負脈波計數、上升邊緣計數、下降邊緣計數、區域、週期區域、延遲 FR、延遲 FF、延遲 RF 和延遲 RR。

閘控

利用波形游標之間的螢幕或完整記錄長度，將擷取當中發生的特定事件隔離進行量測。

波形數學

代數

對波形進行加法、減法、乘法運算

FFT

頻譜振幅。設定 FFT 垂直刻度至線性均方值或 dBV 均方值；設定 FFT 視窗至矩形視窗、Hamming 視窗、Hanning 視窗或 Blackman-Harris 視窗。

顯示器系統

顯示類型

7 吋 TFT 彩色顯示器

顯示器解析度

800 水平 x 480 垂直顯示像素 (WVGA)

波形樣式

向量、可變持續累積和無限持續累積。

格式

YT 和 XY

輸入/輸出埠

USB 2.0 主機埠

支援 USB 大量儲存裝置

USB 2.0 裝置連接埠

後面板接頭能夠透過 USBTMC 或 GPIB 並搭配 TEK-USB-488 進行示波器通訊/控制

探棒補償器

振福

5 伏特

頻率

1 KHz

Kensington 防盜鎖

後面板安全插槽連接至標準 Kensington 防盜鎖

電源

電源

100 至 240 VAC RMS ±10%

電源頻率

45 Hz 至 65 Hz (100 至 240 伏特)

360 Hz 至 440 Hz (100 至 132 伏特)

功率消耗

最高 30 W

外觀特性

尺寸

參數	公分	英吋
高	154.95	6.1
寬	325.12	12.8
深	106.68	4.2

裝運尺寸

參數	公分	英吋
高	266.7	10.5
寬	476.2	18.75
深	228.6	9.0

重量

參數	公斤	磅
儀器淨重	1.979	4.36
儀器含配件	2.2	4.9

RM2000B 機架安裝

參數	公分	吋
高	177.8	7.0
寬	482.6	19.0
深	108.0	4.25

冷卻空間

儀器左側、右側及後方須預留 50 公釐 (2 英吋) 的冷卻空間。

環境和安全性

溫度

操作中

0 ºC 到 +50 ºC

非操作中

–30 ºC 到 +71 ºC

濕度

操作中

5% 至 90% 相對濕度 (% RH)，最高 +30 °C，

5% 至 60% RH，+30 °C 以上，最高 +50 °C，

非凝結。

非操作中

在高達 +30°C 時為 5% 至 90% RH (相對濕度)

5% 至 60% RH，+30 °C 以上，最高 +60 °C，

非凝結。

海拔高度

操作中

最高 3,000 公尺 (9,842 英尺)

非操作中

最高 12,000 公尺 (39,370 英尺)。

法規

電磁相容性

歐盟理事會指令 2014/30/EU

UL61010-1、UL61010-2-030、CAN/CSA-C22.2 No. 61010.1、CAN/CSA-C22.2 No. 61010-2:030；EN61010-1；EN61010-2-030

安全性

符合低電壓 Directive 2014/35/EU，維護產品安全

直接購買: https://www.ruten.com.tw/item/show?22120570572542

規格:

-頻寬: 70MHz

-通道: 2

-取樣率: 1GS/s

-記錄長度: 20K點

垂直系統-類比通道

垂直解析度

8位元

輸入靈敏範圍

1 mV/格到最大 10 V/格，依 1-2-5 順序，探棒衰減設定為 1X

直流增益精確度

±3.0%，步階增益，30 °C 以上時以 0.1%/°C 遞減

最大輸入電壓

300 VRMS、安裝類型 II；4 MHz 以上時每十年以 20 dB 遞減至 200 MHz

偏移範圍

1 mV/格至 50 mV/格：± 1 V

100 mV/格至 500 mV/格：± 10 V

1 V/格至 5 V/格：± 100 V

頻寬限制

20 MHz (典型)

輸入耦合

直流、交流

輸入阻抗

1 MΩ ±2%，相當於 14 pF ±2 pF

垂直縮放

垂直展開或壓縮顯示中的或已停止的波形

擷取模式

取樣

擷取取樣值

峰值偵測

在所有掃描速度下擷取最窄 4 nsec 的突波。

平均

平均為 2 至 256 個波形。

高解析度

將某個擷取間隔的多個取樣平均為一個波形點。

捲動

以小於或等於 40 ms/格的掃描速度將波形從畫面右側往左側捲動

水平系統 – 類比通道

時基準確度

20 ppm

時基範圍

TBS1202C, TBS1052C, TBS1072C, TBS1102C

2 ns/格至 100 秒/格，依 1-2-4 順序

水平縮放

水平展開或壓縮顯示中的或已停止的波形

偏移校正範圍

± 100 nsec

觸發系統

外部觸發輸入

所有機型均具備

觸發模式

自動、一般、單一序列

觸發類型

邊緣

觸發任何通道上的正斜率或負斜率。耦合包括直流、高頻排斥、低頻排斥和雜訊排斥。

脈波寬度

在正或負脈波寬度大於、小於、等於或不等於特定時段時進行觸發。

矮波

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。

觸發源

CH1, CH2, AUX IN, AC Line

觸發耦合

直流、雜訊排斥、高頻率排斥、低頻率排斥

觸發訊號頻率讀數

提供觸發源頻率讀值，最高達儀器頻寬。

波形量測

游標

時間、振幅、螢幕

自動量測

螢幕一次最多可顯示 32 種自動量測當中的六種。量測包括：週期、頻率、上升時間、下降時間、正工作週期、負工作週期、正脈波寬度、負脈波寬度、脈衝寬度、相位、正過衝、負過衝、峰對峰、振幅、高、低、最大、最小、平均、週期平均值、RMS、週期 RMS、正脈波計數、負脈波計數、上升邊緣計數、下降邊緣計數、區域、週期區域、延遲 FR、延遲 FF、延遲 RF 和延遲 RR。

閘控

利用波形游標之間的螢幕或完整記錄長度，將擷取當中發生的特定事件隔離進行量測。

波形數學

代數

對波形進行加法、減法、乘法運算

FFT

頻譜振幅。設定 FFT 垂直刻度至線性均方值或 dBV 均方值；設定 FFT 視窗至矩形視窗、Hamming 視窗、Hanning 視窗或 Blackman-Harris 視窗。

顯示器系統

顯示類型

7 吋 TFT 彩色顯示器

顯示器解析度

800 水平 x 480 垂直顯示像素 (WVGA)

波形樣式

向量、可變持續累積和無限持續累積。

格式

YT 和 XY

輸入/輸出埠

USB 2.0 主機埠

支援 USB 大量儲存裝置

USB 2.0 裝置連接埠

後面板接頭能夠透過 USBTMC 或 GPIB 並搭配 TEK-USB-488 進行示波器通訊/控制

探棒補償器

振福

5 伏特

頻率

1 KHz

Kensington 防盜鎖

後面板安全插槽連接至標準 Kensington 防盜鎖

電源

電源

100 至 240 VAC RMS ±10%

電源頻率

45 Hz 至 65 Hz (100 至 240 伏特)

360 Hz 至 440 Hz (100 至 132 伏特)

功率消耗

最高 30 W

外觀特性

尺寸

參數	公分	英吋
高	154.95	6.1
寬	325.12	12.8
深	106.68	4.2

裝運尺寸

參數	公分	英吋
高	266.7	10.5
寬	476.2	18.75
深	228.6	9.0

重量

參數	公斤	磅
儀器淨重	1.979	4.36
儀器含配件	2.2	4.9

RM2000B 機架安裝

參數	公分	吋
高	177.8	7.0
寬	482.6	19.0
深	108.0	4.25

冷卻空間

儀器左側、右側及後方須預留 50 公釐 (2 英吋) 的冷卻空間。

環境和安全性

溫度

操作中

0 ºC 到 +50 ºC

非操作中

–30 ºC 到 +71 ºC

濕度

操作中

5% 至 90% 相對濕度 (% RH)，最高 +30 °C，

5% 至 60% RH，+30 °C 以上，最高 +50 °C，

非凝結。

非操作中

在高達 +30°C 時為 5% 至 90% RH (相對濕度)

5% 至 60% RH，+30 °C 以上，最高 +60 °C，

非凝結。

海拔高度

操作中

最高 3,000 公尺 (9,842 英尺)

非操作中

最高 12,000 公尺 (39,370 英尺)。

法規

電磁相容性

歐盟理事會指令 2014/30/EU

UL61010-1、UL61010-2-030、CAN/CSA-C22.2 No. 61010.1、CAN/CSA-C22.2 No. 61010-2:030；EN61010-1；EN61010-2-030

安全性

符合低電壓 Directive 2014/35/EU，維護產品安全

直接購買: https://www.ruten.com.tw/item/show?22120547114010

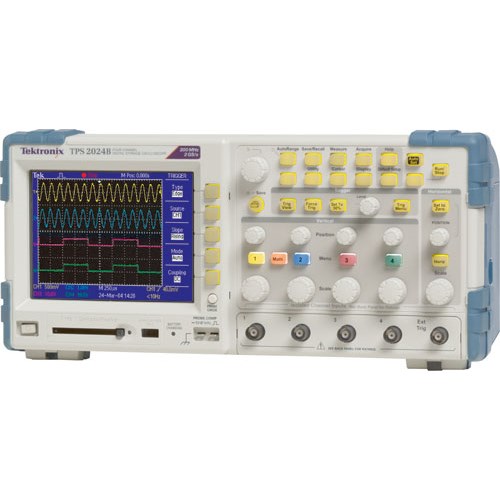

規格

– 隔離通道: 4

– 頻寬¹: 200 MHz

– 上升時間: 2.1 ns

– 各通道取樣率: 1.0 GS/秒

– 記錄長度: 2.5k 點

¹所有機型頻寬：2 mV/div 時為 20 MHz。

垂直系統

記錄長度

2.5k 點

垂直解析度

8 位元 (一般或加計平均值)

垂直靈敏度

所有機型皆為 2 mV 至 5 V/div (經校準微調後)

直流垂直準確度

±3%

垂直縮放

垂直展開或壓縮顯示中的或已停止的波形

最大輸入電壓 (1 MΩ)

300 V_RMS CAT II，BNC 訊號至 BNC 外殼

浮動電壓

600 V_RMS CAT II，BNC 外殼至接地

位置範圍

2 mV 至 200 mV/div ±1.8 V

>200 mV 至 5 V/div ±45 V

頻寬限制

20 MHz

線性動態範圍

±5 格

輸入阻抗

1 MΩ ±2% 並聯 20 pF

輸入耦合

交流、直流、GND

水平系統

秒/格範圍

2.5 ns 至 50 s/div

時基準確度

50 ppm

水平縮放

水平擴展或壓縮顯示中或停止的波形

觸發系統(僅限主要)

觸發模式

自動、一般、單一序列

觸發類型

邊緣 (上升或下降)

傳統的位準式觸發。任何輸入上的正斜率或負斜率。

耦合選項：交流、直流、雜訊排斥、高頻排斥、低頻排斥

視訊

針對所有掃描線或個別掃描線、奇數/偶數或複合視訊的所有圖場、廣播標準 (NTSC、PAL、SECAM) 進行觸發

脈波寬度 (或突波)

脈波寬度小於、大於、等於或不等於可選時限 (33 ns 至 10 s) 時觸發

觸發源

雙通道機型

CH1、CH2、Ext、Ext/5、Ext/10

四通道機型

CH1、CH2、CH3、CH4、Ext、Ext/5、Ext/10

觸發檢視

按下觸發檢視按鈕時會顯示觸發訊號。

觸發訊號頻率讀數

提供 6 位數解析度的觸發源頻率讀值。

擷取系統

擷取模式

取樣

僅限取樣資料

峰值檢測

高頻率和隨機突波擷取。以 5 μs/div 至 50 s/div 的所有時間/格設定使用擷取硬體擷取的突波最窄為 12 ns (典型值)

平均

平均波形，可選擇： 4、16、64、128

單一序列

使用單一序列按鈕每次擷取一個單一觸發擷取序列。

掃描/捲動模式

擷取時基設定為 ≥100 ms/div。

波形量測

游標

類型

電壓、時間

量測

ΔT、1/ΔT (頻率)、ΔV、dv/dt¹、di/dt¹

¹需要 TPS2PWR1 功率應用軟體。

自動波形量測

週期、頻率、正寬度、負寬度、上升時間、下降時間、最大值、最小值、峰對峰、平均值、週期 RMS。

電源量測

選配套件，提供瞬時功率波形分析、波形分析、諧波分析、切換損耗、相位角、dv/dt 和 di/dt 游標。

波形處理

運算子

加、減、乘、FFT

FFT

視窗：Hanning、Flat Top、Rectangular；2048 個取樣點。

來源

雙通道機型

CH1 – CH2、CH2 – CH1、CH1 + CH2、CH1 × CH2

四通道機型

CH1 – CH2、CH2 – CH1、CH3 – CH4、CH4 – CH3、CH1 + CH2、CH3 + CH4、CH1 × CH2、CH3 × CH4

自動範圍

讓使用者無需重設示波器即可變更測試點。

自動設定功能表

單一按鈕，自動設定所有垂直、水平和觸發系統的所有通道，可復原自動設定。

方波

單週期、多週期、上升或下降邊緣

正弦波

單週期、多週期、FFT 頻譜

視訊 (NTSC、PAL、SECAM)

圖場：所有、奇數或偶數掃描線：所有或可選取掃描線數

軟體

OpenChoice® Desktop

透過 RS-232 讓示波器與個人電腦無縫連接。傳輸與儲存設定、波形、量測結果及螢幕影像。除了便利的 Word 和 Excel 工具列增益集外，還包含 Windows 桌上型電腦資料傳輸應用程式。

顯示系統

顯示器類型

1/4 VGA 主動式 TFT 彩色 5.7 吋 LCD 顯示器

內插法

Sin (x)/x

波形樣式

點、向量

持續累積

關閉、1 秒、2 秒、5 秒、無限

格式

YT 和 XY

水平縮放

水平擴展或壓縮掃描線或停止的波形

輸入/輸出埠

輸入/輸出埠

RS-232

連接埠 (標準)

9 接腳 DTE

可程式化能力

完整傳送/接收模式。控制所有模式、設定及量測。鮑率高達 19,200。

印表機埠 (標準)

圖檔格式

TIFF、PCS (PC Paint Brush)、BMP (Microsoft Windows)、EPS (Encapsulated Postscript)、RLE

印表機格式

Bubble Jet、DPU-411、DPU-412、DPU-3445、Thinkjet、Deskjet、Laser Jet、Epson Dot (9 或 24 針)、Epson C60、Epson C80

並列埠

標準 Centronics 型

CompactFlash^® 大量儲存記憶體

接受任何 1 型 CompactFlash^® 卡，最高達 2 GB (不含記憶卡)。

個人電腦連線能力

標準

資料儲存

非揮發性儲存

高達 2 GB 的 CompactFlash^®

參考波形顯示

兩個 2500 點參考波形

波形儲存

每 8 MB 可存 96 個以上的參考波形

設定

每 8 MB 可存 4000 個以上的前面板設定

螢幕影像

每 8 MB 可存 128 個以上的螢幕影像 (影像數量視所選的檔案格式而定)。

全部儲存

每 8 MB 可存 12 個以上的「全部儲存」操作。單次「全部儲存」操作會建立 2 到 9 個檔案 (設定、影像、每個顯示波形的檔案)。

電源

電源

交流轉換器與電源線

電池運作

可容納兩個熱插拔電池組

一個標準電池組提供 4 小時電池運作時間

選購第二個電池組可將電池運作時間延長至 8 小時

熱插拔充電式電池可達到不間斷的電池運作

物理特性

尺寸

	公釐 (mm)	吋 (in.)
寬度	336.0	13.24
高度	161.0	6.33
深度	130.0	5.10

散熱餘隙

儀器左側及後方須預留 2 吋 (50 公釐)

重量

	公斤 (kg)	磅 (lb.)
儀器	2.7	6.0
含 1 顆電池	3.2	7.0
含 2 顆電池	3.7	8.0

包裝尺寸

	公釐 (mm)	吋 (in.)
寬度	476.2	18.75
高度	266.7	10.50
深度	228.6	9.00

EMC、環境和安全性

溫度

操作中

0℃ 至 +50℃

非操作中

-40℃ 至 +71℃

濕度

TPS2000B 系列示波器不適合在潮濕環境下使用。

操作中

高：50℃ / 60% RH

低：30℃ / 90% RH

非操作中

高：55℃ 至 71℃ / 60% 最大濕球 RH

低：30℃ 至 0℃ / <90% 最大濕球 RH

海拔高度

操作中

最高 3,000 公尺

非操作中

15,000 公尺

污染程度 2

請勿於可能存在導電性污染物的環境中操作儀器 (依照 IEC61010-1:2001 所定義)。

防護等級

IP30

安裝 CompactFlash^® 卡與功率分析軟體時 (依照 IEC60529:2001 所定義)

電磁相容性

符合或優於：澳洲 EMC 架構、AS/NZS 2064.1/2 放射標準

安全性

UL61010-1：2004. CAN/CSA22.2 No. 1010.1：2004. EN61010-1： 2001.

請勿將 TPP0101/TPP0201 探棒共同導線浮接至 >30 V_RMS。將共同導線浮接 30 V_RMS 以上時，請使用 P5122、P5150 (可浮接 600 V_RMS CAT II) 或具相同等級的被動式高壓探棒，或具合適等級的高壓差動式探棒。
